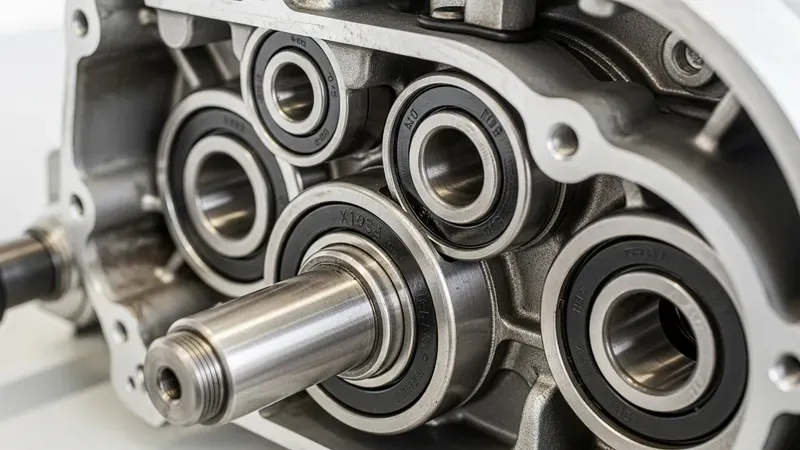

Un roulement étanche est un roulement à billes ou à rouleaux équipé d'un ou deux joints d'étanchéité (ou flasques) qui bloquent la pénétration de poussière, d'eau ou de contaminants extérieurs. Pré-graissés en usine, ils n'exigent aucun entretien pendant toute leur durée de vie. Deux grandes familles existent : les joints contact (RS / 2RS) , en caoutchouc, et les flasques métalliques (Z / 2Z) . Cet article vous aide à choisir selon votre application.
Le rôle des joints et flasques dans un roulement Un joint contact est une lèvre en caoutchouc (généralement en nitrile) qui frotte directement sur la bague intérieure. Ce contact produit une étanchéité maximale face à l'humidité et à la poussière. Un flasque métallique laisse, lui, un faible jeu entre le flasque et la bague : le frottement est moindre, mais l'étanchéité l'est aussi. Dans les deux cas, la graisse de lubrification est encapsulée à l'intérieur dès la fabrication. Ces roulements conviennent aux environnements humides, poussiéreux ou exposés à des projections de liquide. La désignation normalisée : comment lire un code de roulement étanche ? Les suffixes de la norme ISO identifient immédiatement le type de protection. Les plus courants : 2RS : deux joints caoutchouc, un de chaque côté RS : un seul joint caoutchouc 2Z : deux flasques métalliques Z : un seul flasque métallique Exemple concret : un roulement 6205-2RS appartient à la série 6200 (légère), avec un alésage de 25 mm, protégé des deux côtés par des joints caoutchouc. La normalisation ISO garantit la substituabilité entre fabricants à cotes identiques.
Roulements à billes étanches C'est le type le plus répandu. Les roulements à billes étanches supportent des charges radiales modérées et tolèrent des vitesses élevées. On les retrouve dans les moteurs électriques, les pompes, les ventilateurs et l'électroménager. Roulements à rouleaux étanches Les roulements à rouleaux étanches offrent une capacité de charge radiale supérieure. Moins courants en version étanche en raison du volume des joints, ils restent disponibles pour les applications mécaniquement sollicitées : convoyeurs, réducteurs. Roulements étanches spéciaux : inox, haute température, alimentaire Pour les environnements exigeants, des versions spécifiques sont disponibles : Inox (AISI 440C) : résistance à la corrosion, pour les secteurs agroalimentaire et médical. Haute température : joints en PTFE ou Viton à la place du nitrile standard. Conformes FDA : graisse alimentaire certifiée H1 encapsulée, indispensable en contact indirect avec les denrées.
Entre joints caoutchouc et flasques métalliques, le choix n'est pas toujours évident. Le tableau ci-dessous présente les critères côte à côte. Critère 2RS, joints caoutchouc 2Z, flasques métalliques Niveau d'étanchéité Élevé (joint à lèvre en contact) Modéré (faible jeu sans contact) Frottement / couple résistant Plus élevé Faible (moins de chaleur générée) Vitesse maximale admissible Réduite (environ 70-80 % vs roulement ouvert) Plus élevée (environ 90 % vs roulement ouvert) Environnement recommandé Humidité, poussière, projections d'eau Atmosphère légèrement chargée, haute vitesse Entretien Aucun (graisse encapsulée) Aucun (graisse encapsulée) Température d'utilisation (joints std) -25 °C à +120 °C (nitrile) -30 °C à +150 °C Applications typiques Pompes, moteurs, agriculture Broches haute vitesse, turbines La règle est simple : humidité ou poussière, optez pour le 2RS ; haute vitesse ou température élevée, préférez le 2Z . Dans le doute, le 2RS reste le choix le plus polyvalent.
1. La charge supportée (radiale et axiale) Définissez la charge réelle en service, composantes statiques et dynamiques comprises. Ce calcul oriente vers la bonne série : légère (6200), moyenne (6300) ou lourde. Un roulement sous-dimensionné s'use prématurément ; un roulement surdimensionné génère des coûts inutiles. 2. La vitesse de rotation La vitesse limite d'un roulement étanche est toujours inférieure à celle de son équivalent ouvert, à cause du frottement des joints. Vérifiez la vitesse limite indiquée dans la fiche technique avant de sélectionner votre référence. 3. L'environnement (eau, poussière, produits chimiques) Milieu aqueux : privilégiez le 2RS avec une graisse haute résistance à l'eau. Milieu chimique agressif : optez pour l' inox avec un joint Viton. Secteur alimentaire : acier inoxydable avec graisse certifiée H1 . 4. La plage de température Le joint nitrile standard supporte de -25 °C à +120 °C. Pour des températures plus élevées, le Viton monte jusqu'à +200 °C ; le PTFE, lui, est compatible avec des environnements cryogéniques. Choisissez le matériau du joint selon les conditions réelles de fonctionnement. 5. Les cotes d'alésage, diamètre extérieur et largeur Vérifiez toujours les trois cotes (d × D × B) et le code ISO complet. C'est la seule façon de garantir l'interchangeabilité et un montage correct dans le logement existant.
Un montage soigné prolonge la durée de vie du roulement. Règles à respecter : Ne jamais rouvrir un roulement étanche pour le re-graisser : cela détériore le joint et annule l'étanchéité. Utiliser des outils adaptés (bague de frappe, presse) : ne jamais frapper directement sur le joint ou la bague. Vérifier l'ajustement des logements selon les tolérances ISO recommandées (H7/k6 pour les applications courantes). Stocker les roulements dans leur emballage d'origine, à l'abri de l'humidité et des vibrations, pour préserver la graisse encapsulée. Contrôler visuellement le joint avant montage : toute déformation ou entaille impose le remplacement du roulement.
Un roulement ouvert n'a aucune protection latérale : il exige une lubrification externe régulière et ne convient qu'aux environnements propres et secs. Un roulement étanche est pré-graissé et protégé par des joints ou des flasques, ce qui le rend autonome dans les milieux poussiéreux ou humides, sans entretien périodique.
Oui, les cotes extérieures (d, D, B) sont identiques et la substitution est mécaniquement possible. Les performances diffèrent, cependant, en matière d'étanchéité et de vitesse admissible. Vérifiez que le type de protection correspond à votre application avant de permuter les deux versions.
Non, dans la grande majorité des cas. Les roulements étanches sont conçus pour fonctionner sans entretien pendant toute leur durée de vie. Forcer le joint pour accéder à l'intérieur endommage l'étanchéité et réduit la durée de vie du composant. En cas d'usure avérée, le remplacement est la seule solution appropriée.
Un roulement en acier inoxydable (AISI 440C) avec une graisse certifiée H1 , sans danger en contact indirect avec les aliments. Les joints doivent être compatibles avec les produits de nettoyage utilisés en production : le joint Viton est recommandé pour les environnements exposés à des détergents agressifs.
La référence suit la norme ISO. Exemple : 6205-2RS se décode ainsi : « 62 » indique la série légère à billes, « 05 » correspond à un alésage de 25 mm, « 2RS » signifie deux joints caoutchouc. Le suffixe renseigne sur le type d'étanchéité : 2RS (deux joints contact), 2Z (deux flasques métal), RS ou Z (un seul côté protégé). Vous avez identifié le type de roulement étanche qu'il vous faut ? Retrouvez notre sélection de roulements 2RS, 2Z et inox directement dans notre catalogue.
